Popis

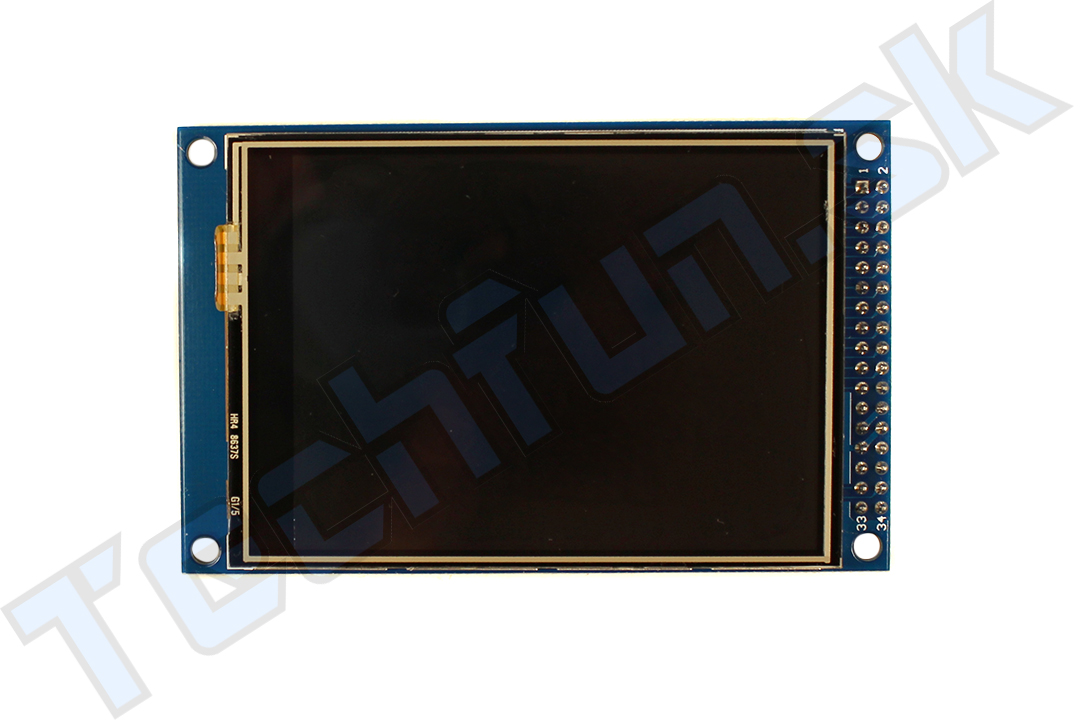

Barevný TFT LCD display 3.2 palce s rozlišením 240 x 320 pixelů je opravdu jednoduchý na použití. Na TFT displej lze kreslit obrázky, vypsat text nebo různé tvary díky podpoře TFT knihovny. Na zadní straně se nacházejí napájené piny pro snadné použití.

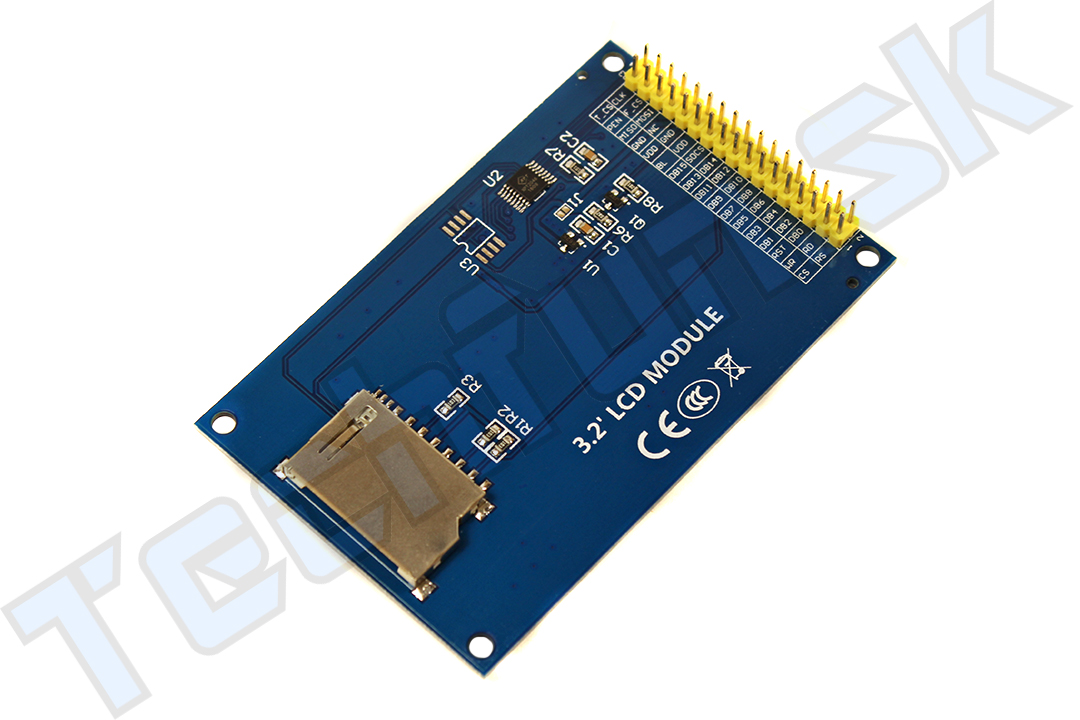

Na displeji se nachází prostor pro SD kartu, použít můžete například SD card knihovnu.
Specifikace:
Pracovní napětí: 3.3 V / 5V
Rozlišení: 240 x 320 pixelů
Rozměry zobrazovací plochy: 3.2″
Počet pinů: 34
Bus: 16 bit
Driver: ILI9341
Dotek: ano
Balení obsahuje také pero
/LCD tft displej touch spi displej
/TFT érintőképernyő 3.2 240×320 Érintéses színes kijelző akár 240 x 320 pixel felbontással és SD kártyanyílással
Anton –
Veľmi dobrý display s pekným obrazom, ale na jeho sprevádzkovanie si je potrebné nachystať veľkú dávku trpezlivosti. Pri tomto display je SPI len pre ovládanie dotykom, zobrazovanie je len paralelné a to v dvoch módoch 8bit a 16 bit. Na obrázku produktu je chyba, pretože prepínanie týchto dvoch možností sa realizuje rezistorom na zadnej časti, čo na obrázku nie je vidieť.
Ja som použil na svoju konštrukciu procesor ESP32 na doske WeMOS D1 R32. V mojom prípade bolo potrebné najprv prepájkovať rezistor pre 8bit mód, dostupná tft knižnica 16bit neobslúži. Na základné zobrazovanie je vo výsledku potrebných pomerne veľké množstvo pinov: 8 dátových a 7 riadiacich. Ďalšou nutnosťou je potrebné v knižnici preeditovať nastavenia – čísla pinov pre konkrétnu dosku a zvoliť správny header file. Ak sa niekto pre tento display rozhodne, tento krok bude asi najťažší.
Nakoniec mi ale všetko fungovalo, a display zobrazoval všetko čo som potreboval.
Možnosť pamäťovej karty som zatiaľ neskúšal. Malou výhodou by mohlo byť aj to, že display pracuje aj s napätím 5V (nie len 3.3).
