Popis

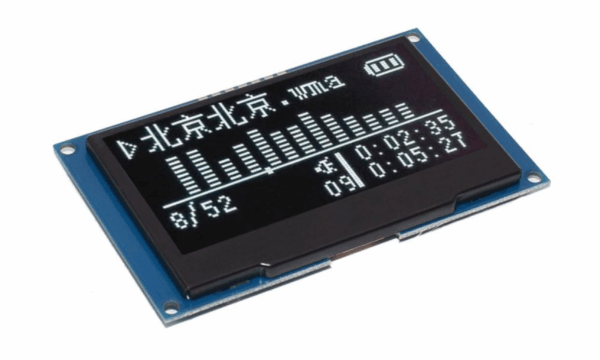

OLED (Organic Light-Emitting Diode) je technologie využívající tenký organický film mezi anodou a katodou. OLED narozdíl od LCD nepotřebuje podsvícení. Využívá se při výrobě kvalitnějších displayů do TV nebo monitorů, nevýhodou je však vysoká cena výroby. Výhodou OLED displayů je hlavně nízká spotřeba, rychlá odezva a široký pozorovací úhel.
Komunikace probíhá pomocí I2C nebo SPI rozhraní, lze je měnit podle napájení rezistorů na zadní straně modulu.
Při používání můžete použít například tyto knihovny od společnosti ADAFRUIT:
Adafruit GFX library: https://github.com/adafruit/Adafruit-GFX-Library.
V nabídce máme zařazeno displeje OLED s různými velikostmi.
Specifikace:
Rozlišení: 128 x 64
Driver: SSD1309
Pracovní napětí: 3.3V – 5.5V
Pozorovací úhel: 160°
Barva: bílá/žlutá
Displej může být z výroby nastaven na SPI, pokud potřebujete změnit na I2C komunikaci tak:
Přeletujte odpor z pozice R8 na R9 a odpory na
pozici R10, R11, R12 stačí nahradit drátovou propojkou (zkratem).
/128*64 dipsplay i2c iic ssd106
/OLED kijelző 2.42 128 × 64 Nagy OLED kijelző I2C / SPI interfésszel
jlegen –
Ak pouzite kniznicu ADAFRUIT SSD1306 tak display Vam bude zobrazovat kazdy druhy riadok.Pri pouziti kniznice ADAFRUIT SH110X tak display zobrazuje spravne. Co sa tyka kniznice U8g2 tak tu som neskusal.
jlegen –
Zmena adresy v rezime I2C nieje mozna. DC pin je pripojeny na minus pol.
jlegen –
Ak miesto R10 date odpor 4k7 az 10k tak pin DC sa moze adresovat, adresa v tomto pripade je 0x3C. Ak privediem napetie na pin DC tak adresa je 0x3D.
