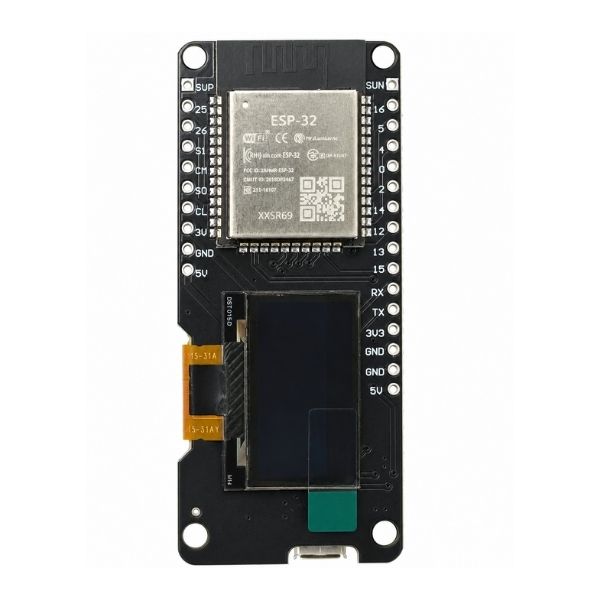

Vývojová deska ESP32 + 0.96″ OLED display

Popis

Díky čipu ESP32, který nabízí zabudovaný bluetooth i WiFi je vypracování Internetu věcí (IoT) velmi jednoduché a nenáročné. Na modulu se nachází mikroprocesor ESP32, regulátor napětí, anténa, filtry a 0.96 palcový OLED displej.

Čip nabízí připojení jako Master i Slave nebo může být také samostatným prvkem díky SPI/SDIO, I2C a UART rozhraním. Na modul lze připojit i další periferie díky vstupně/výstupním pinům, jako například senzory, RTC moduly nebo sloty pro SD kartu. Modul má až 32 I/O pinů, každý z nich podporuje PWM modulaci. Čip lze programovat i prostřednictvím prostředí Arduino IDE po doinstalování potřebných knihoven.

Na samotné desce se nachází OLED display o rozměrech 0.96 palce a rozlišením 128×64 pixelů bílé barvy. Můžete jej ovládat pomocí D1 a D2 pinů čipu ESP32. Programování a napájení čipu je možné díky micro USB konektoru, procesor lze ovládat také pomocí AT příkazů.

Specifikace:
Operační napětí: 2.2V – 3.6V
32 GPIO, ADC(16), SPI(2), I2C(1), UART(1), PWM(32), SDIO(50 MHz)
520 kB SRAM
16 MB Flash
802.11BGN HT40 WiFi (-98 dBm minimální senzitivita)
Maximální data rate: 150 Mbps
OLED: 0.96″ bílá barva
Rozměry: 29.22 mm x 98.58 mm x 17.22 mm

Linky:
Datasheet: https://espressif.com/en/products/hardware/esp32/overview
Zdroje: https://espressif.com/en/products/hardware/esp32/resources
Návod: http://docs.platformio.org/en/latest/platforms/espressif32.html
Tutorial2: https://www.instructables.com/id/ESP32-With-Integrated-OLED-WEMOSLolin-Getting-Star/

Arduino instalace:
https://github.com/espressif/arduino-esp32
