Popis

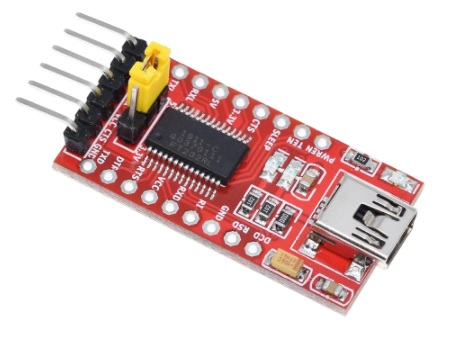

Modul převádí komunikaci z USB do serial formy, která umožňuje programování čipů přes UART (RX a TX piny). Na čipu který programujete, musí však být nainstalován bootloader, aby čip dokázal zpracovat data. Bootloader je program, který mimo jiné dokáže zpracovávat právě programování přes piny RX a TX a spouští se pokaždé když připojíte čip ke zdroji.
Všechny vývojové desky jej mají již zabudovaný (i PRO mini) a na naší stránce je dostupný i samotný čip ATMega328P-PU. Tento modul je designován tak, abyste jej mohli přímo zasunout do vývojové desky PRO min.
Na modulu je přepínač, pomocí kterého lze ladit programování 3.3V (PRO Mini) nebo 5V (ATMega238, ATtiny85).
Byl testován na Windows 10 a nezaznamenali jsme žádné problémy. V nabídce máme zařazeny i moduly s jinými konektory.
Definice pinů:
MODUL –> ČIP
DTR –> RESET/DTR (někdy je třeba připojit i kapacitor, podle toho, co programujete)
TXD –> RX
RXD –> TX
5V -> VCC
CTS (clear to send) -> patří do standardu FT232, není nutné jej využít při programování jiných vývojových desek.
GND –> GND
/ftdi ft232rl programmer usat ch340g converter usb to uart usat programátor cp2102 pl2303hx
/FT232RL átalakító Mini USB 5V / 3.3V-tal USB-soros konverter, amellyel programozhatja azokat a chipeket, amelyekre a rendszerbetöltő telepitve van
