Popis
OLED (Organic Light-Emitting Diode) je technologie využívající tenký organický film mezi anodou a katodou. OLED narozdíl od LCD nepotřebuje podsvícení. Využívá se při výrobě kvalitnějších displayů do TV nebo monitorů, nevýhodou je však vysoká cena výroby. Výhodou OLED displayů je hlavně nízká spotřeba, rychlá odezva a široký pozorovací úhel.
Při používání můžete použít například tyto knihovny od společnosti ADAFRUIT:
Adafruit GFX library: https://github.com/adafruit/Adafruit-GFX-Library.
Adafruit SSD-1306 OLED display library: https://github.com/adafruit/Adafruit_SSD1306

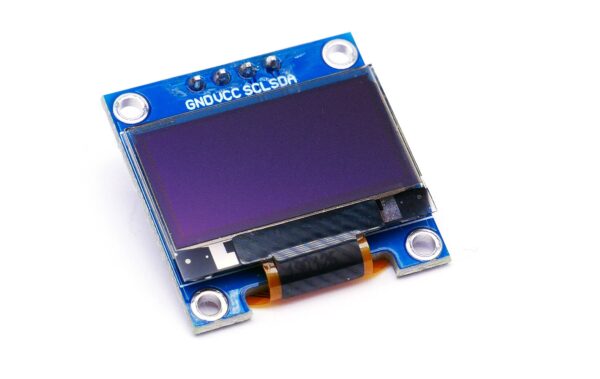

V katalogu máme zařazeno displeje OLED s různými velikostmi. Z aktuální nabídky je možné vybrat si 7 pinovou (SPI sběrnici) nebo 4 pinovou verzi (I2C sběrnice). Na fotografiích je uvedena 4 pinová verze, 7 pinová verze je v rozměrech zcela totožná, rozdíl je pouze v použité komunikační sběrnici.
Specifikace:
Rozlišení: 128 x 64
Pracovní napětí: 2V – 3.3V
Pozorovací úhel: 160°
Rozhraní: SPI/ I2C (použité rozhraní se u 7 pinové varianty nastavuje propájením rezistorů na zadní straně modulu. Od výroby bývá 7 pinová verze nastavena na SPI)
Varianta: OLED display čip SSH1106 / SSD1306
Spotřeba: velmi nízká, 0.08W u bílé obrazovky
Barva: bílá
/128*64 dipsplay i2c iic ssd106
/OLED 0.96 hüvelykes kijelző 128 × 64 A modern OLED technologie elvén működő kis kijelző
Michal –
Bohužiaľ nerád, ale tomuto produktu dávam zlé hodnotenie, lebo mi prišiel nefunkčný!!! Skúšal som všetky možné zapojenia podľa všetkých možných tutoriálov a displej sa ani nerozsvieti. Displej som kupoval už skoro pred rokom a už nemám doklady o kúpe a preto si myslím, že reklamácia nanešťastie nebude možná 🙁
Techfun.sk – podpora –
Dobrý deň, odporúčam Vám najskôr nás kontaktovať e-mailom s popisom čo a ako nefunguje. Som si istý že problém vyriešime k Vašej spokojnosti.
Filip –
S displayom som náramne spokojný. Všetko ide ako by malo.
Lukas –
displejikov som odtialto kupoval viac, vsetky funguju na prve zapojenie bez problemov
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Malý a postačujúci na malé veci
ondro –
Fungoval na prvý šup.
Peter Pavlík –
Dobrý deň, pozor na napájanie dislpaya. U = 1.65V to 3.3V.
Vaczulin –
What I’ve bought: 4 pin, i2c, yellow/blue.
Works well, but I had to use an i2c scanner to identify the real address. On the back of the display address 0x78 is printed, but actually it is 0x3C. It works fine by 3.3V and 5V too.
david –
Funguje ok len na slnku začína blbnúť a prestáva ukazovať.
