Popis

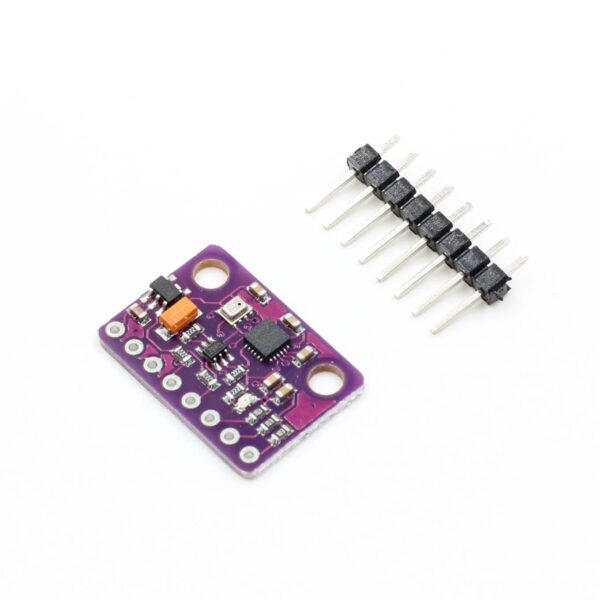

Kompaktní modul ukrývající funkci senzoru 9-os:
3-osy gyroskop
3-osy akcelerometr
3-osi magnetometr
Senzor tlaku a teploty vzduchu BMP280
Modul je vhodný například do dronů nebo RC letadel či vrtulníků. Pro více informací doporučujeme prostudovat datasheet MPU 9250 nebo datasheet BMP280. Oba jsou zařazeny na jednom modulu na I2C sběrnici, každý s jinou adresou. Modul umožňuje také komunikaci prostřednictvím SPI rozhraní, piny NCS a CSB jsou chip select-y pro jednotlivé čipy BMP280 a MPU9250.
Specifikace:
Typ: čip MPU9250 a BMP280, modul GY-91
Zabudovaný 16-bit AD převodník
Pracovní napětí: 3 – 5V
Komunikace: I2C nebo SPI
Rozsah gyroskopu: 250/500/1000/2000°/s
Rozsah akcelerometru: ±2 / ±4 / ±8 / ±16 g
Rozsah magnetometru: ±4800μT (kompas)
Definice pinů:
Vin: vstup pracovní napětí 3-5V
3V3: výstup ze zabudovaného regulátoru
GND: 0V
SCL: I2C hodiny
SDA: I2C data
SDO/SAO: SPI data výstup nebo I2C data výstup
NCS: Chip select pro SPI mód, jen pro MPU-9250
SCB: Chip select pro SPI mód, jen pro BMP280
