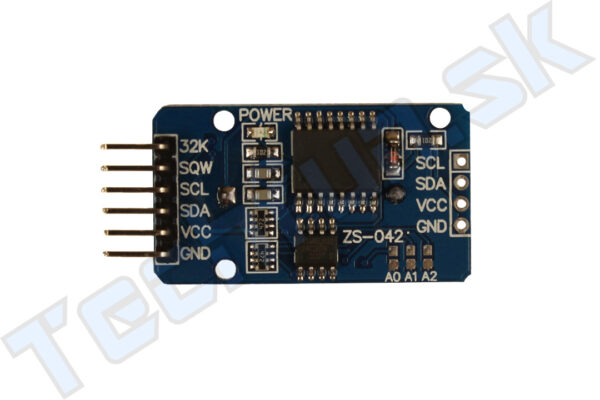

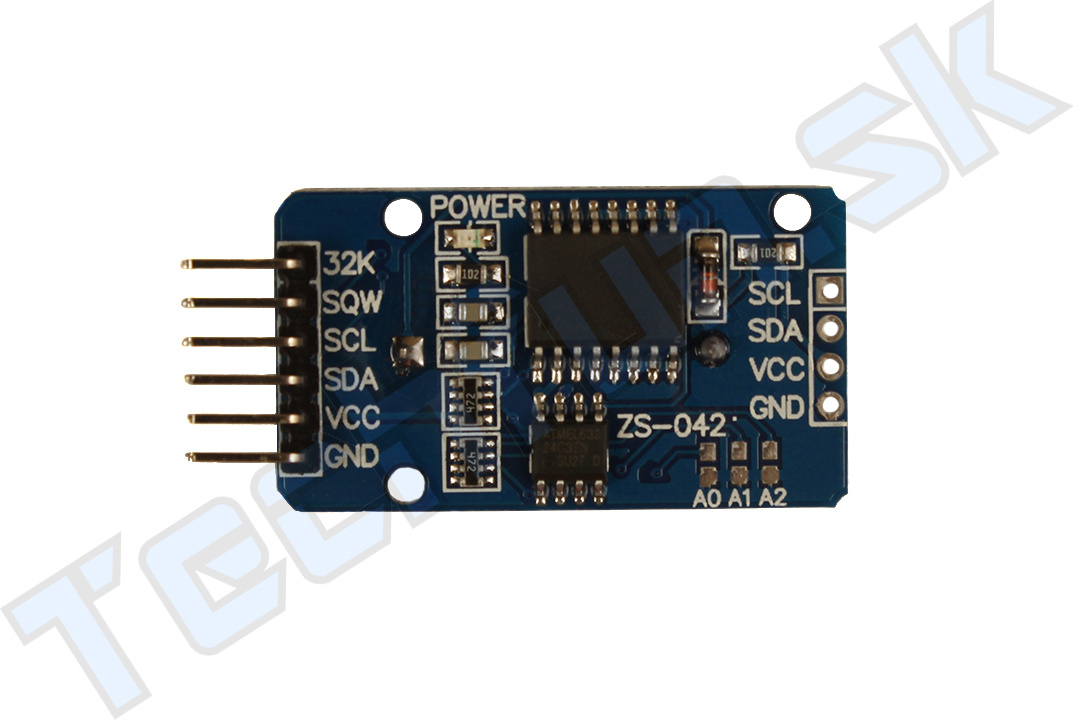

Hodinový modul DS3231

Popis

Přesný hodinový modul DS3231 lze připojit na baterii a tedy i když odpojíte senzor od arduinu, stále je možné nechat čas běžet. Modul udržuje: vteřiny, minuty, hodiny, dny, data, měsíce a dokonce i roky. Modul může pracovat ve 24 hodinovém módu nebo módu AM/PM. V modulu je zabudováno i teplotní čidlo.

Při programování budete potřebovat pouze Wire library, která je součástí základního balíčku Arduino IDE a slouží ke komunikaci mezi čipy modulu a Arduina. V katalogu máme zařazený i modul DS1307.

specifikace:
Rozměry: 38 mm x 22 mm x 14 mm
Váha: 8g
Operační napětí: 3.3 V – 5.5 V
Čip hodin: chip DS3231
Přesnost hodin: 0-40 ℃ – 2ppm, error je kolem 1 minuty
Programovatelný square-wave výstup
Ve skutečném čase generuje sekundy, minuty, hodiny, dny, data, měsíce a roky které jsou aktuální až do roku 2100 s kompenzací pro přestupné roky
Teplotní čip má přesnost ± 3 ℃
Paměťové čipy: AT24C32 (velikost 32K)
IIC bus interface, maximální přenosová rychlost 400KHz (pracovní napětí 5V)

Modul neobsahuje i přibalenou baterii, je nutno dokoupit typ CR2032 (3V mincovní baterie). Ke funkčnosti modulu není nutná, pokud je modul napájen na pině VCC, baterie slouží pouze jako záložní zdroj.

Dokumentace: Datasheet ds3231
Příklady připojení:
SCL → A5
SDA → A4
VCC → 5V
GND → GND
